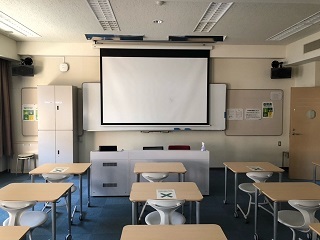

624教室
更新時期: 202204
収容定員: 39 名
HDMI入力 | DVD | Blu-ray | プロジェクター | サイズ | 電源(数) | ピンマイク |
○ | BDP-S380 | BDP-S380 | VPL-PWZ10(5000lm) | 100V | 床(18) | WX-4300B |
Blu-ray プレイヤー
BDP-S380
システム操作
① 主電源キースイッチ鍵を回すことで機材が使用可能になり、ラックの扉も開錠される。 ② プロジェクター電源 ③ 映像切替ボタン(外部映像1:HDMI) ④ 映像切替ボタン(外部映像2:VGA) ⑤ 映像切替ボタン(ブルーレイ:BD) ⑥ 映像ミュート(PIC-MUTE) ボタンを押すとプロジェクターの映像が表示されなくなる。 もう1度押すと再び表示される。 ⑦ パソコン接続端子(HDMI) ⑧ パソコン接続端子(VGA/音声) ⑨ LAN端子 ⑩ 外部音声接続端子(オーディオプレーヤー等接続) ⑪ 有線マイク接続端子 ⑫ 外部出力端子(カメラ/マイク) ⑬ 外部音声/マイク音量 ⑭ カメラ操作(ズームイン) ⑮ カメラ操作(ズームアウト) ⑯ カメラ操作(初期位置) ⑰ カメラ操作(ジョイスティック)
プロジェクター 使用方法
- 主電源 ① をONにします。
- プロジェクター電源 ② をONにします。
- 外部入力端子 ⑦ or ⑧ にパソコン等の機器を接続または
BDプレーヤーにメディアを挿入します。 - 投影する画面を映像切替ボタン ③~⑤ で選びます。
- 音声は音量 ⑬ を調整します。
《ワイヤレスピンマイク》
- 右側の扉を開けると、左側奥にワイヤレスピンマイクが設置されています。
- ワイヤレスピンマイク使用後は充電器に置いてピンマイク本体の充電ランプが点いていることを確認して下さい。
カメラ操作方法
- カメラ/マイク接続用ケーブルで接続します。
- AV卓上のカメラモニターに投影された映像がPCに表示されます。
- AVラックからカメラ/マイク接続用ケーブルを取出します。
- PC側にUSB端子を接続します。
- 反対側端子をAV卓⑫(カメラ/マイク)に接続します。
